Calibrer l'image de flux Doppler
L'étalonnage de l'analyse Doppler Flow doit être effectué avant de commencer un nouvel examen car il est nécessaire de fournir des informations sur la taille de la forme d'onde Doppler générée par l'échographe. Le facteur d'étalonnage change en fonction des paramètres de votre appareil à ultrasons. Vous devez vérifier l'étalonnage à chaque nouvel examen.
ATTENTION : l'absence de calibrage peut générer un dysfonctionnement du logiciel.

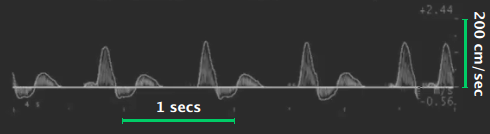

Localiser, sur l'axe x du profil de flux Doppler, une durée connue (1 sec dans l'exemple de la figure).
Dans le panneau de configuration Doppler, sélectionnez dans le menu déroulant "x-line length", la durée spécifiée ci-dessus.
Dans le panneau de configuration Doppler, cliquez sur le bouton Set Doppler X-Calibration
(le bouton reste actif).
Tracez une ligne sur l'image correspondant à la distance connue : cliquez sur une extrémité et faites glisser la souris jusqu'à l'autre extrémité (appuyez sur la touche Maj de votre clavier si vous souhaitez que la ligne ne soit pas horizontale).
Localisez, sur l'axe y du profil d'écoulement Doppler, une valeur de vitesse d'écoulement connue (200 cm/sec dans l'exemple de la figure).
Dans le panneau de configuration Doppler, sélectionnez dans le menu déroulant "y-line length", la valeur de vitesse d'écoulement spécifiée ci-dessus.
Dans le panneau de configuration Doppler, cliquez sur le bouton Set Doppler Y-Calibration
(le bouton reste actif).
Tracez une ligne sur l'image correspondant à la distance connue : cliquez sur une extrémité et faites glisser la souris jusqu'à l'autre extrémité (appuyez sur la touche Maj de votre clavier si vous souhaitez que la ligne ne soit pas verticale).
Pour les fichiers DICOM, lorsqu'ils sont présents, la calibration Doppler est obtenue automatiquement par les métadonnées du fichier (voir Paramètres). Vous pouvez de toute façon modifier les valeurs d'étalonnage.
Vous pouvez saisir directement les valeurs d'étalonnage dans les champs Valeur X et Valeur Y du panneau de configuration Doppler (si vous connaissez déjà les valeurs).
