Calibrer l'image en mode B
Le calibrage des images doit être fait avant de commencer un nouvel examen car il est nécessaire de fournir des informations sur la taille de l'image générée par l'échographe. Le facteur d'étalonnage change en fonction des paramètres de votre appareil à ultrasons. Vous devez vérifier l'étalonnage à chaque nouvel examen.
ATTENTION : l'absence de calibrage peut générer un dysfonctionnement du logiciel.

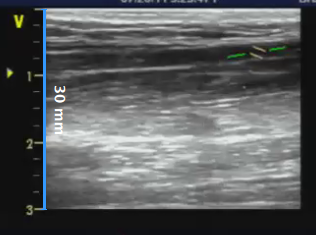

Repérer, en image échographique, une plage de distance connue (30 mm. dans l'exemple de la figure).
Dans le panneau de configuration du mode B, sélectionnez dans le menu déroulant la distance spécifiée ci-dessus.
Dans le panneau de configuration du mode B, cliquez sur Set B-Mode Calibration
(le bouton reste actif).
Tracez une ligne sur l'image correspondant à la distance connue : cliquez sur une extrémité et faites glisser la souris jusqu'à l'autre extrémité (appuyez sur la touche Maj ou les touches Ctrl+Maj de votre clavier si vous souhaitez que la ligne ne soit ni verticale ni horizontale).
Pour les fichiers DICOM, lorsqu'ils sont présents, le calibrage en mode B est obtenu automatiquement par les métadonnées du fichier (voir Paramètres). Vous pouvez de toute façon modifier la valeur d'étalonnage.
Vous pouvez saisir directement la valeur d'étalonnage dans le champ Facteur d'étalonnage du panneau de configuration du mode B, si vous connaissez déjà la valeur.
