Analyse de flux Doppler

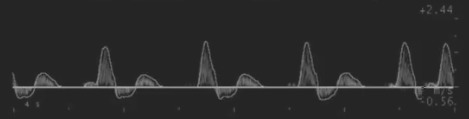

FMD Studio calcule l'enveloppe de la forme d'onde de la vitesse du flux Doppler sur l'intervalle de temps défini par la ROI du flux Doppler. Le résultat est utilisé pour calculer le Shear Rate moyen dans le temps.

Nous supposons que le profil de vitesse est parabolique et nous supposons que la forme d'onde de vitesse d'écoulement Doppler fournit la valeur maximale (VM) du profil de vitesse (c'est-à-dire la vitesse spatiale maximale). En fait, l'analyse est basée uniquement sur l'enveloppe de flux Doppler car les données d'image vidéo ne renseignent pas sur le profil de vitesse du vaisseau.

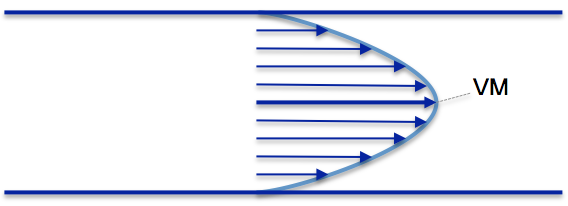

Profil de vitesse dans un navire

Avec ces hypothèses, le Sheare Rate (SR) peut être calculé comme:

où d est le diamètre du vaisseau.

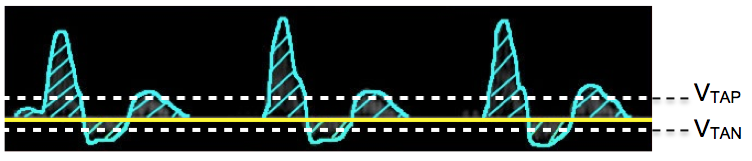

FMD Studio calcule deux valeurs pour la vélocité:

V_TAP : moyenne temporelle des valeurs positives de V.

V_TAN : moyenne temporelle des valeurs négatives de V.

Les deux moyennes sont calculées sur le ROI du flux Doppler.

Ces deux valeurs sont utilisées pour calculer le Shear Rate comme:

SR_TAP: Shear Rate positif moyen dans le temps.

SR_TAN: Shear Rate négatif moyen dans le temps.
