ROI Doppler

La Regione di Interesse (ROI) Dopplerè la porzione dell'immagine in cui viene calcolata la velocità Doppler. Dovrebbe includere l'intera forma d'onda della velocità Doppler PW ed escludere qualsiasi elemento grafico che possa influenzare l'analisi.

La linea zero viene individuata automaticamente durante il tracciamento della ROI Doppler. Ogni volta che la ROI viene modificata, la posizione della linea zero verrà automaticamente ricalcolata.

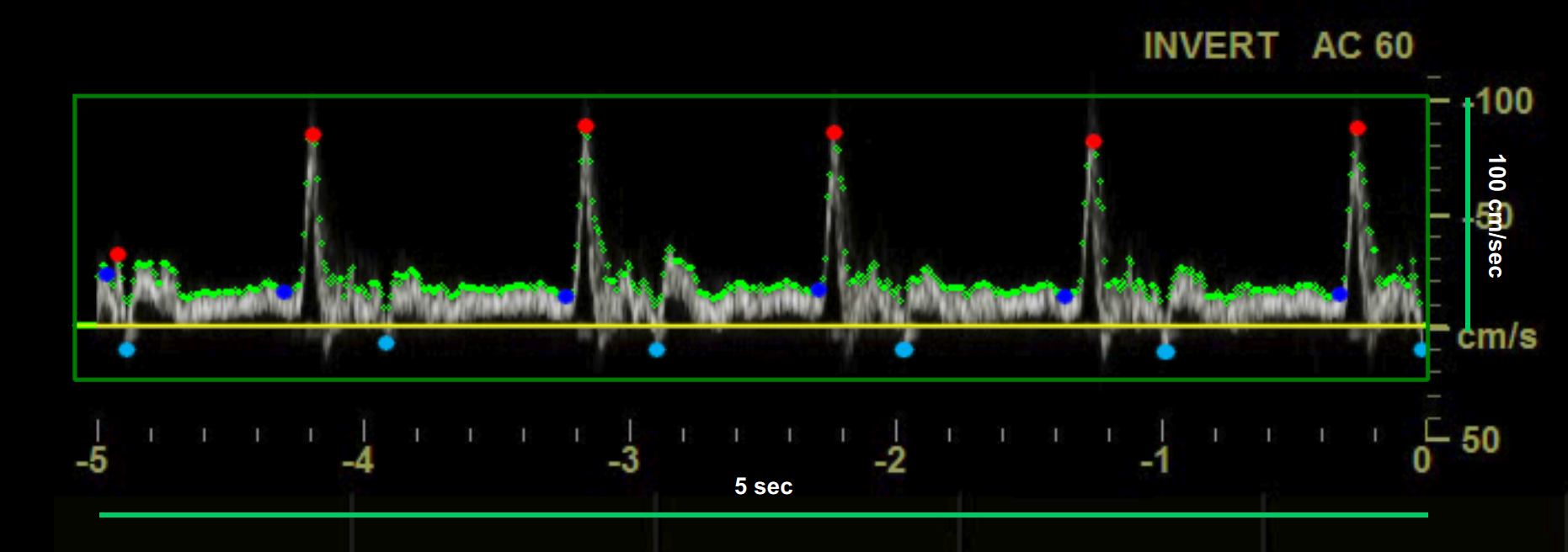

• I punti verdi mostrano l'inviluppo della forma d'onda della velocità Doppler.

• I punti rossi mostrano i massimi.

• I punti azzurri mostrano i minimi.

• I punti blu mostrano i minimi dei valori positivi.

Tracciare una nuova ROI Doppler

• Fare clic sul pulsante Traccia la ROI nel pannello di controllo (il pulsante rimane attivo).

• Fare clic all'interno della finestra video e trascinare fino a quando la ROI è della dimensione desiderata (le dimensioni della ROI saranno visualizzate nel pannello di controllo).

• Quando si rilascia il mouse, l'algoritmo per l'analisi Doppler viene inizializzato.

Modificare la ROI Doppler

• Fare clic su uno degli angoli della ROI Flusso Doppler.

• Trascinare per modificare le dimensioni della ROI Flusso Doppler (le dimensioni della ROI vengono visualizzate nel Pannello Doppler).

Spostare la ROI Doppler

• Fare clic e tenere premuto all'interno della ROI.

• Trascinare la ROI fino alla posizione di interesse.

Reinizializzare l'algoritmo per l'esame Doppler

• Fare clic all'interno della ROI.

Impostazione della sensibilità dell'algoritmo di rilevamento Doppler

• Utilizzare il cursore Sensibilità nella sezione ROI Doppler del pannello di controllo per regolare la sensibilità dell'algoritmo utilizzato per rilevare l'inviluppo della forma d'onda della velocità Doppler.

Regolazione della posizione della linea zero

Fare clic sui pulsanti Sposta su/giù della linea zero nella sezione ROI Doppler del pannello di controllo per regolare la posizione della linea zero.
