Il Pannello delle Impostazioni contiene i comandi utilizzati per impostare l'analisi. Il pannello viene visualizzato automaticamente all'apertura della finestra di analisi e può essere nascosto o visualizzato tramite il pulsante Mostra/Nascondi Pannello di Configurazione .

I pulsanti Precedente e Successivo possono essere utilizzati per navigare nel Pannello di Configurazione.

Setup dell'immagine B-mode

Calibrazione b-mode

Questi comandi devono essere utilizzati per la Calibrazione dell'immagine B-mode .

Il pulsante Trace the Line consente di tracciare la linea di calibrazione.

Il menù a tendina riporta la lunghezza della linea utilizzata per la calibrazione.

Il display numerico mostra il valore di calibrazione.

Facendo clic sul display numerico, è possibile immettere manualmente il valore di calibrazione (da utilizzare quando il valore è noto).

ROI b-mode

Il pulsante Disegna la ROI consente di disegnare la ROI.

Il primo display numerico mostra la posizione centrale, in pixel, della ROI.

Il secondo display numerico mostra le dimensioni (larghezza x altezza), in pixel, della ROI.

Il terzo display numerico mostra la rotazione, in gradi, della ROI.

Il cursore imposta la sensibilità dell'analisi B-Mode, che può essere utilizzata per ottimizzare il rilevamento del bordo intima-media e del bordo media-avventizia.

Facendo clic sul display numerico, è possibile immettere manualmente il valore di calibrazione (da utilizzare quando il valore è noto).

Pressione sanguigna

Questo pannello contiene i valori della pressione sanguigna sistolica e diastolica. Fare clic sul display numerico per inserire manualmente i valori della pressione sanguigna.

Se presenti, tali valori saranno utilizzati per calcolare i parametri di rigidità. A questo scopo dovrebbero essere inseriti i valori di pressione locale carotidea: in questo caso l'onda di pressione carotidea viene acquisita con un tonometro o con un dispositivo simile e generalmente viene calibrata a partire dalla misura di pressione brachiale (acquisita con lo sfigmomanometro) assumendo che il valore medio e diastolico della pressione siano costanti lungo l'albero arterioso. Per maggiori informazioni, si veda:

"Reference values for local arterial stiffness. Part A: Carotid artery", Engelen L, Bossuyt J, Ferreira I et al., J Hypertens. 2015 Oct;33(10):1981-96

"Expert consensus document on arterial stiffness: methodological issues and clinical applications.", S. Laurent, J. Cockcroft, L. Van Bortel et al., Eur Heart J. 2006 Nov;27(21):2588-605

Impostazione Doppler

L'analisi Doppler viene abilitata cliccando sul pulsante Abilita Doppler .

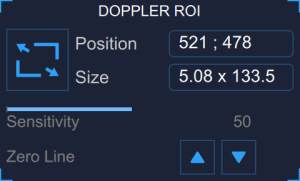

ROI Doppler

Il pulsante Traccia la ROI abilita il tracciamento della ROI del Doppler.

Il primo display numerico mostra la posizione, in pixels, della ROI del Doppler (coordinata del centro).

Il secondo display numerico mostra la dimensione (larghezza x altezza), in pixels, della ROI del Doppler.

La sensibilità dell'algoritmo di analisi del flusso doppler può essere regolata attraverso il cursore, che viene mostrato quando si posiziona il cursore sul riquadro relativo a posizione e dimensione della ROI del Doppler.

La posizione della linea zero può essere regolata tramite i pulsanti . Questi comandi possono essere utilizzati nel caso in cui il rilevamento automatico della linea zero non sia preciso.

Calibrazione Doppler x

Il pulsante Imposta Calibrazione Doppler X permette la calibrazione dell'asse x (tempo).

Il menù a tendina mostra la lunghezza della linea usata per la calibrazione (sec).

Il display numerico mostra il valore della calibrazione lungo l'asse x (pix/sec).

Facendo clic sul display numerico, è possibile immettere manualmente il valore di calibrazione x (da utilizzare quando il valore è noto).

Calibrazione Doppler y

Il pulsante Imposta Calibrazione Doppler Y permette la calibrazione dell'asse y (velocità).

Il menù a tendina mostra la lunghezza della linea usata per la calibrazione (cm/sec).

Il display numerico mostra il valore della calibrazione lungo l'asse y (pix/cm/sec).

Facendo clic sul display numerico, è possibile immettere manualmente il valore di calibrazione y (da utilizzare quando il valore è noto).
