ROI b-mode

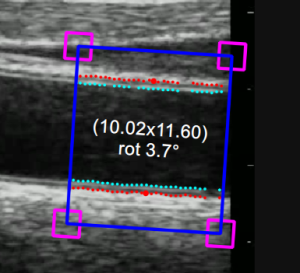

La regione di interesse (ROI - Region of Interest) b-mode è la porzione di immagine nella quale vengono calcolati sia il diametro che l'IMT. I punti relativi alle interfacce Lumen-Intima e Media-Avventizia vengono visualizzati all'interno della ROI rispettivamente in turchese e in rosso. La ROI può essere spostata e/o ridimensionata. Ogni volta che si modificano la posizione e/o le dimensioni della ROI, l'analisi viene nuovamente inizializzata.

Tracciare una nuova ROI:

È possibile tracciare manualmente la ROI b-mode della dimensione e posizione desiderate. Se l'immagine è già calibrata, si può anche disegnare più rapidamente una ROI di diametro con le dimensioni predefinite impostate nelle Impostazioni di Carotid Studio (una stella nel pulsante Imposta ROI indicherà che è possibile tracciare la ROI predefinita). La ROI predefinita verrà anche ruotata automaticamente in modo da essere parallela all'arteria carotide.

Tracciare la ROI predefinita

• Fare clic sul pulsante Traccia la ROI nella Pannello di controllo (il pulsante rimane selezionato).

• Fare clic nella della finestra video all'interno della carotide.

• Verrà inizializzata automaticamente una ROI delle dimensioni predefinite.

Tracciare la ROI predefinita

• Fare clic sul pulsante Traccia la ROI nel Pannello delle impostazioni (il pulsante rimane selezionato).

• Fare clic all'interno della finestra video e trascinare fino a quando la ROI non sarà completata (la dimensione della ROI sarà visualizzata nel Pannello delle impostazioni ).

• Quando si rilascia il mouse, l'analisi viene inizializzata.

Ruotare la ROI:

• Cliccare sul lato superiore della ROI e utilizzare l'apposito cursore che indica una rotazione.

• Tenere all'interno della ROI, trascinare il rettangolo ruotandolo fino all'angolo desiderato.

Modificare la ROI:

• Fare clic su uno dei lati o su uno degli angoli della ROI.

• Trascinare per modificare le dimensioni della ROI.

Spostare la ROI:

• Fare clic e tenere premuto all'interno della ROI.

• Trascinare la ROI fino alla posizione di interesse.

Reinizializzare la ROI:

• Fare doppio clic all'interno della ROI del diametro per reinizializzare la posizione e la rotazione della ROI.

Impostazione della sensibilità dell'algoritmo di rilevamento dei bordi in modalità B

Utilizzare il cursore Sensibilità nella sezione ROI in modalità B del Pannello delle impostazioni per regolare la sensibilità dell'algoritmo utilizzato per rilevare i bordi dell'imbarcazione.
