Grafico del diametro medio

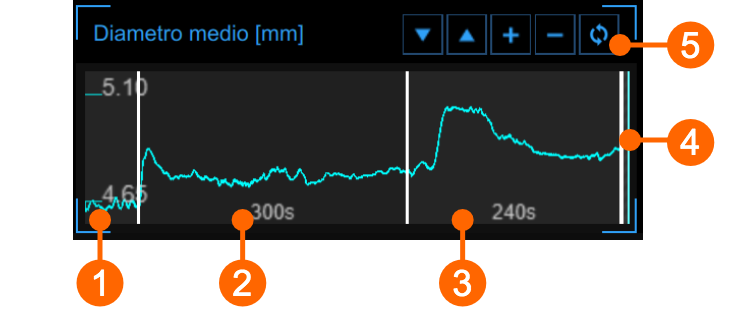

Il grafico mostra l'andamento del diametro medio durante l'esame. Il grafico si suddivide in due o tre sezioni, a seconda della modalità di Studio. In "FMD" si hanno basale (1), ischemia (2) e vasodilatazione (3); in "Vasodilatazione" l'intervallo di ischemia non è presente. In modalità offline potrà essere presente una quarta sezione (4) se la durata del video è maggiore della somma delle sezioni di basale + (ischemia) + vasodilatazione.

La timeline può essere impostata muovendo i tre (due) cursori verticali posti a fine-basale, fine-ischemia e fine-vasodilatazione.

Utilizzando i pulsanti nella parte superiore destra (5) è possibile spostare il grafico in alto o in basso , ingrandire o ridurre la scala verticale o ripristinare la visualizzazione predefinita.
