Calibrage de l'image de vitesse Doppler
L'étalonnage de l'image Doppler de vélocité doit être effectué avant chaque nouvel examen afin de fournir des informations sur l'amplitude du signal Doppler généré par l'échographe. Le facteur d'étalonnage varie selon les réglages de votre appareil. Il est recommandé de vérifier l'étalonnage avant chaque nouvel examen.
ATTENTION : un défaut d'étalonnage peut entraîner un dysfonctionnement du logiciel.

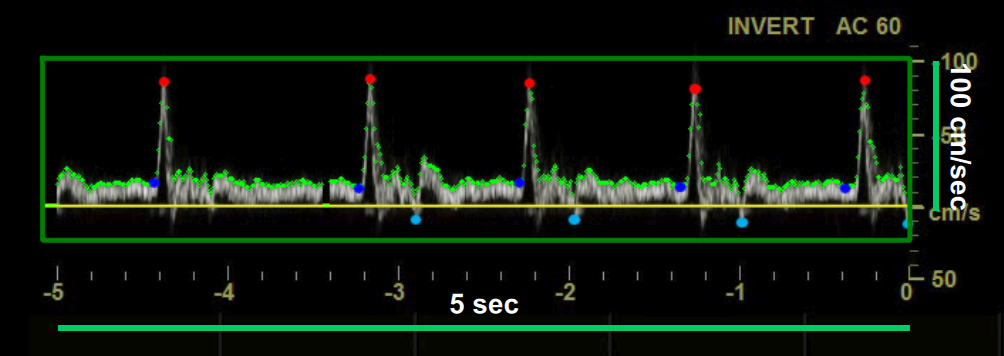

Repérez, sur l'axe des abscisses du signal Doppler, une durée connue (5 secondes dans l'exemple illustré).
Dans le panneau Configuration, sous Étalonnage Doppler x, sélectionnez la valeur de cette durée dans le menu déroulant "Longueur de la ligne x".
Dans le même panneau, cliquez sur le bouton Tracer la ligne
Tracez une ligne sur l'image correspondant à la distance connue : cliquez à une extrémité et faites glisser la souris jusqu'à l'autre extrémité (appuyez sur la touche Maj de votre clavier si vous souhaitez que la ligne ne soit pas horizontale)
Repérez, sur l'axe y de la forme d'onde de vitesse Doppler, une valeur de vitesse connue (100 cm/sec dans l'exemple de la figure).
Dans le panneau de configuration, sous " Calibrage Doppler y", sélectionnez la valeur de vitesse dans le menu déroulant "longueur de la ligne y".
Dans le panneau de configuration, Doppler y Calibrage, cliquez sur le bouton Trace the Line
(le bouton reste actif).Tracez une ligne sur l'image correspondant à la distance connue : cliquez à une extrémité et faites glisser la souris jusqu'à l'autre extrémité (appuyez sur la touche Maj de votre clavier si vous souhaitez que la ligne ne soit pas verticale).
Pour les fichiers DICOM, le cas échéant, l'étalonnage Doppler est obtenu automatiquement à partir des métadonnées du fichier (voir Paramètres ). Vous pouvez toutefois modifier les valeurs d'étalonnage.
Vous pouvez saisir directement les valeurs d'étalonnage dans les champs Valeur X et Valeur Y du panneau de configuration Doppler (si vous connaissez déjà les valeurs).

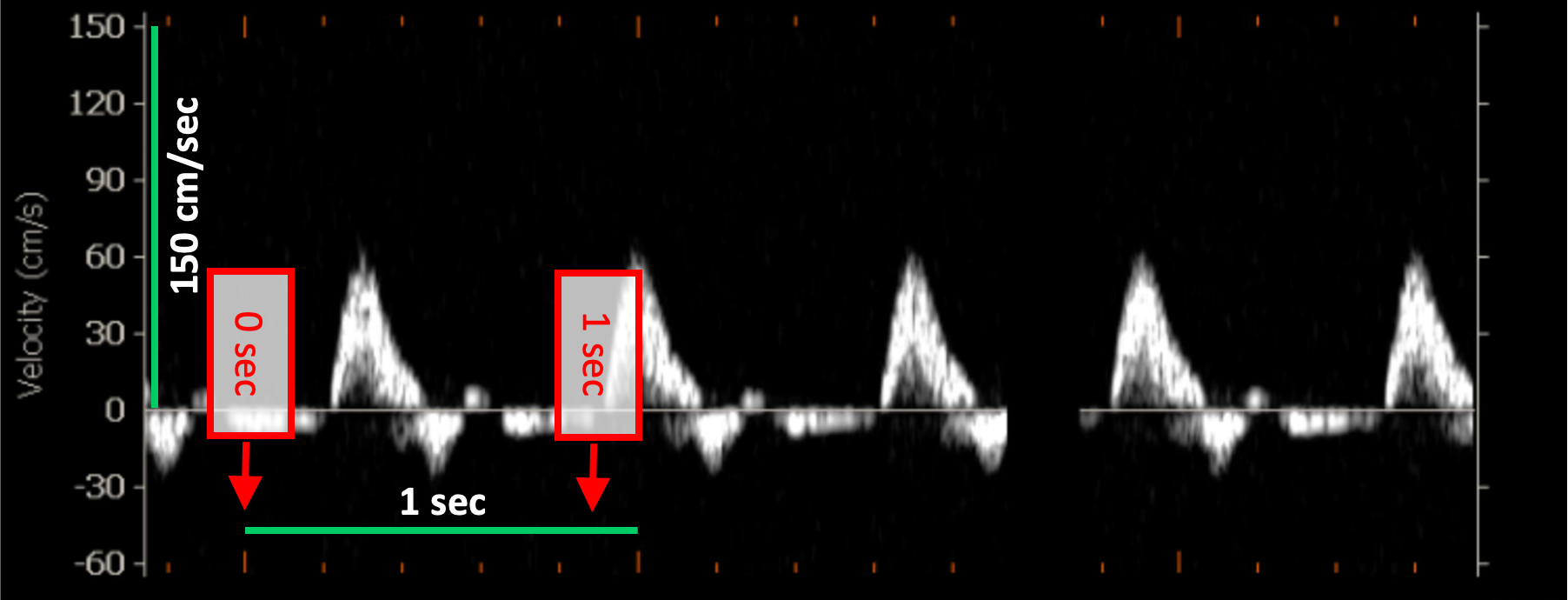

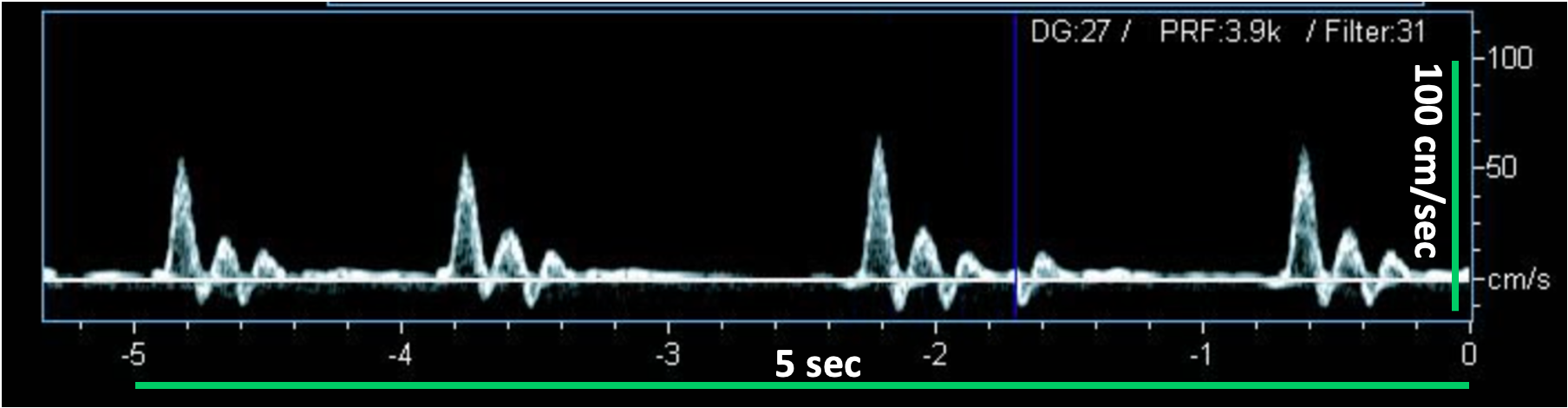

Exemples d'étalonnage de la vitesse Doppler
Les images suivantes présentent des exemples d'étalonnage de l'image Doppler de vitesse. Les éléments graphiques en rouge indiquent où trouver les informations relatives à l'échelle de temps dans l'image ultrasonore.
