Barra superiore

La barra superiore contiene alcune informazioni essenziali per la navigazione.

Il pulsante FMD Studio mostra un pannello contenente alcune informazioni relative a Cardiovascular Suite, allo studio e al documento. Per quanto riguarda lo studio, ne viene visualizzato l'ID insieme ad informazioni sul paziente e sull'istituto. Inoltre, vengono fornite informazioni relative al documento corrente. Le informazioni sul software, come la versione e il tipo di licenza, sono mostrate nella parte superiore del pannello.

Il pulsante Home chiude l'applicazione FMD Studio e ritorna alla schermata iniziale di Cardiovascular Suite. Il pulsante Torna indietro chiude l'applicazione FMD Studio e torna all'Archivio.

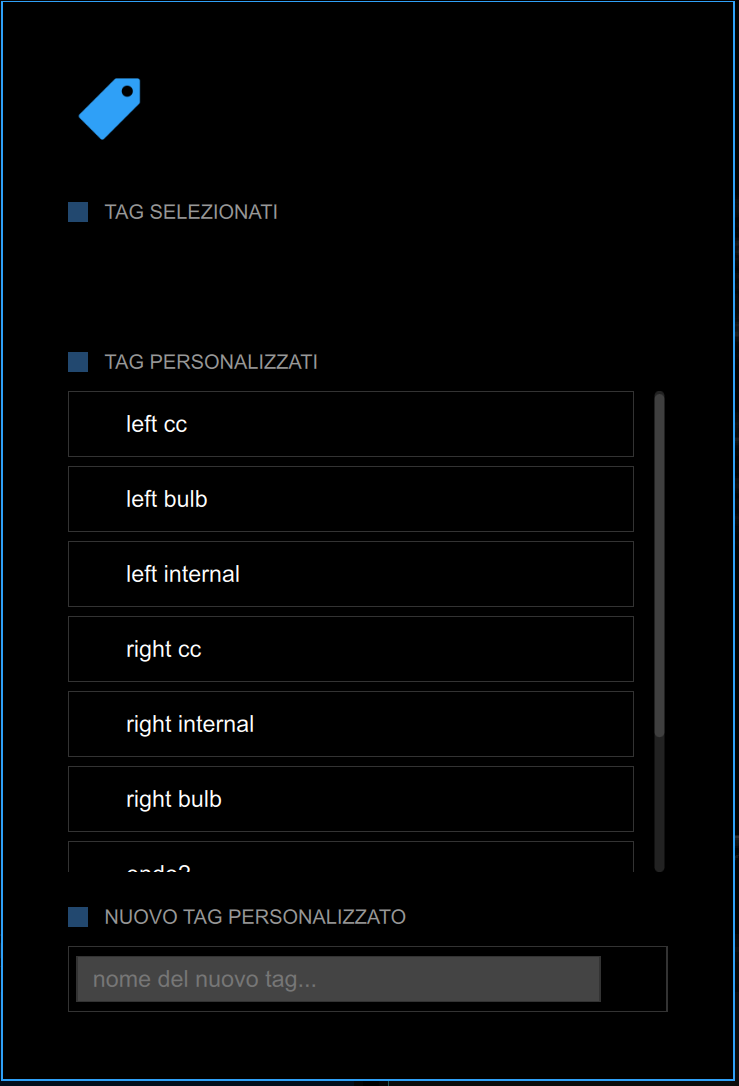

Il pulsante Gestione dei tag apre un pannello (mostrato nella seguente figura) che permette di gestire i tag che possono essere associati ai documenti. I tag possono essere gestiti nella sezione Gestione dei tag dell'archivio.

Il pulsante Note viene utilizzato per inserire una nota nel documento.

l pulsante Salva viene utilizzato per salvare le modifiche apportate al documento una volta modificati i dati.

Il pulsante Cancella il documento viene utilizzato per cancellare i documento corrente.

Il pulsante Esporta viene utilizzato per esportare i dati. È possibile esportare sia i Risultati del documento che i Dati del documento.

I Risultati del documento contengono tutti i risultati dell'analisi e tutte le informazioni circa lo studio, il documento e il paziente.

I Dati del documento contengono tutti i risultati del documento e i valori di Diametro medio, Shear Rate e Velocità del flusso Doppler (un valore al secondo) e del Diametro e Velocità del flusso Doppler calcolati ad ogni frame.
