Strumento Bordi e Placche

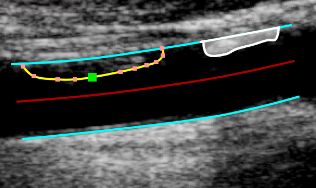

Questo strumento può essere utilizzato per un'analisi quantitativa delle placche. L'utente deve tracciare manualmente i due bordi del vaso, quindi può aggiungere il bordo di una o più placche.

Tracciamento dei bordi

Fare clic sul pulsante Traccia i bordi nel Pannello delle impostazioni.
Iniziare a tracciare il primo bordo cliccando sull'immagine.
Muovere il mouse e fare clic per aggiungere punti ai bordi.
Fare clic con il pulsante destro del mouse per terminare il tracciamento del primo bordo.
Iniziare a tracciare il secondo bordo cliccando sull'immagine.
Muovere il mouse e fare clic per aggiungere punti ai bordi.
Fare clic con il pulsante destro del mouse per terminare il tracciamento del secondo bordo.

Modifica dei bordi

Passare il mouse sul bordo da modificare.
Cliccare e trascinare uno dei punti del bordo.

Tracciamento di una placca

Fare clic sul pulsante Traccia le placche nel Pannello delle impostazioni.
Passare il mouse sul bordo in cui è attaccata la placca e fare clic per iniziare il tracciamento.
Muovere il mouse e fare clic per aggiungere punti alla placca.
Fare clic con il pulsante destro del mouse per terminare il tracciamento della placca.

Modifica di una placca

Passare il mouse sulla placca da modificare.
Fare clic e trascinare uno dei punti della placca.
