Le panneau de configuration contient les commandes permettant de paramétrer l'analyse. Il s'affiche automatiquement à l'ouverture de la fenêtre d'analyse et peut être masqué ou affiché à l'aide du bouton Afficher/Masquer le panneau de configuration.

Les boutons Précédent et Suivant permettent de naviguer dans le panneau de configuration. Les commandes suivantes doivent être utilisées pour étalonner l'image en mode B.

Configuration d'image en mode B
Étalonnage du mode B

Les commandes suivantes doivent être utilisées pour étalonner l'image en mode B1.

Le bouton « Tracer la ligne » permet de tracer la ligne d'étalonnage.

Le menu déroulant permet de sélectionner la longueur de la ligne utilisée pour l'étalonnage.

L'affichage numérique indique la valeur d'étalonnage.

ROI en mode B

Le bouton « Dessiner la ROI » permet de dessiner la ROI.

Le premier affichage numérique indique la position du centre de la ROI, en pixels.

Le deuxième affichage numérique indique la taille (largeur x hauteur), en pixels, de la ROI.

Le troisième affichage numérique indique la rotation, en degrés, de la ROI.

Le curseur permet de régler la sensibilité de l'analyse en mode B, ce qui peut être utilisé pour optimiser la détection des limites intima-média et média-adventice.

Si vous cliquez dans l'affichage numérique, vous pouvez saisir manuellement la valeur d'étalonnage (à utiliser lorsque la valeur est connue).

Pression artérielle

Ce panneau affiche les valeurs de pression artérielle systolique et diastolique. Cliquez sur l'affichage numérique pour saisir manuellement ces valeurs.

Si elles sont disponibles, ces valeurs serviront au calcul des paramètres de rigidité artérielle. Pour ce faire, il convient d'utiliser la pression carotidienne locale : la forme d'onde carotidienne est alors obtenue par tonomètre ou appareil similaire et est généralement calibrée par une mesure brachiale (sphygmomanomètre), en supposant que les valeurs moyennes et diastoliques sont constantes le long de l'arbre artériel. Pour plus d'informations, veuillez consulter :

« Valeurs de référence pour la rigidité artérielle locale. Partie A : Artère carotide », Engelen L, Bossuyt J, Ferreira I et al., J Hypertens. Octobre 2015 ; 33(10) : 1981-96

« Document de consensus d’experts sur la rigidité artérielle : aspects méthodologiques et applications cliniques », S. Laurent, J. Cockcroft, L. Van Bortel et al., Eur Heart J. Novembre 2006 ; 27(21) : 2588-605

Configuration Doppler

L'analyse Doppler est activée en cliquant sur le bouton Activer Doppler

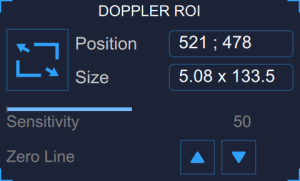

ROI Doppler

Le bouton « Dessiner la ROI » permet de dessiner la ROI.

Le premier affichage numérique indique la position du centre de la ROI, en pixels.

Le second affichage numérique indique la taille (largeur x hauteur), en pixels, de la ROI.

Le curseur permet de régler la sensibilité de l'analyse Doppler, ce qui peut être utilisé pour optimiser la détection du signal de vitesse Doppler.

Les boutons « Déplacer la ligne zéro » permettent de déplacer la ligne zéro verticalement. Ces commandes peuvent être utilisées si la détection automatique de la ligne zéro est imprécise.

Calibrage Doppler X

Le bouton « Tracer la ligne [s] » permet de tracer la ligne d'étalonnage x (temps).

Le menu déroulant permet de sélectionner la longueur de la ligne utilisée pour l'étalonnage x (s).

L'affichage numérique indique la valeur d'étalonnage x (pixels/s).

Si vous cliquez dans l'affichage numérique, vous pouvez saisir manuellement la valeur d'étalonnage x (à utiliser lorsque la valeur est connue).

Calibrage Doppler Y

Le bouton « Tracer la ligne [s] » permet de tracer la ligne d'étalonnage y (vitesse).

Le menu déroulant permet de sélectionner la longueur de la ligne utilisée pour l'étalonnage y (cm/s).

L'affichage numérique indique la valeur d'étalonnage y (pixels/cm/s).

Si vous cliquez dans l'affichage numérique, vous pouvez saisir manuellement la valeur d'étalonnage y (à utiliser lorsque la valeur est connue).

Analyse des plaques

Le bouton « Tracer les contours » permet de tracer les contours du vaisseau. L'utilisateur doit tracer point par point les bords du vaisseau, et le logiciel les interpole.

Le bouton « Tracer les plaques » permet de tracer une plaque.

Le bouton « Supprimer la plaque sélectionnée » supprime une plaque.
