Revisione analisi IMT
Il pannello di revisione contiene le seguenti componenti:
1. Barra superiore
La barra superiore contiene alcune informazioni essenziali per la navigazione.
Il pulsante Carotid Studio
mostra informazioni sullo studio, sul documento e su Cardiovascular Suite. Per quanto riguarda lo studio, viene visualizzato il numero identificativo (ID) insieme alle informazioni sul paziente e sull'istituto. Inoltre, vengono fornite informazioni sullo studio corrente. Le informazioni sul software come la versione e il tipo di licenza sono mostrate nella parte superiore del pannello.
Il pulsante Home
chiude l'applicazione Carotid Studio e ritorna alla schermata iniziale di Cardiovascular Suite. Il bottone Indietro
chiude Carotid Studio e ritorna all'Archivio.

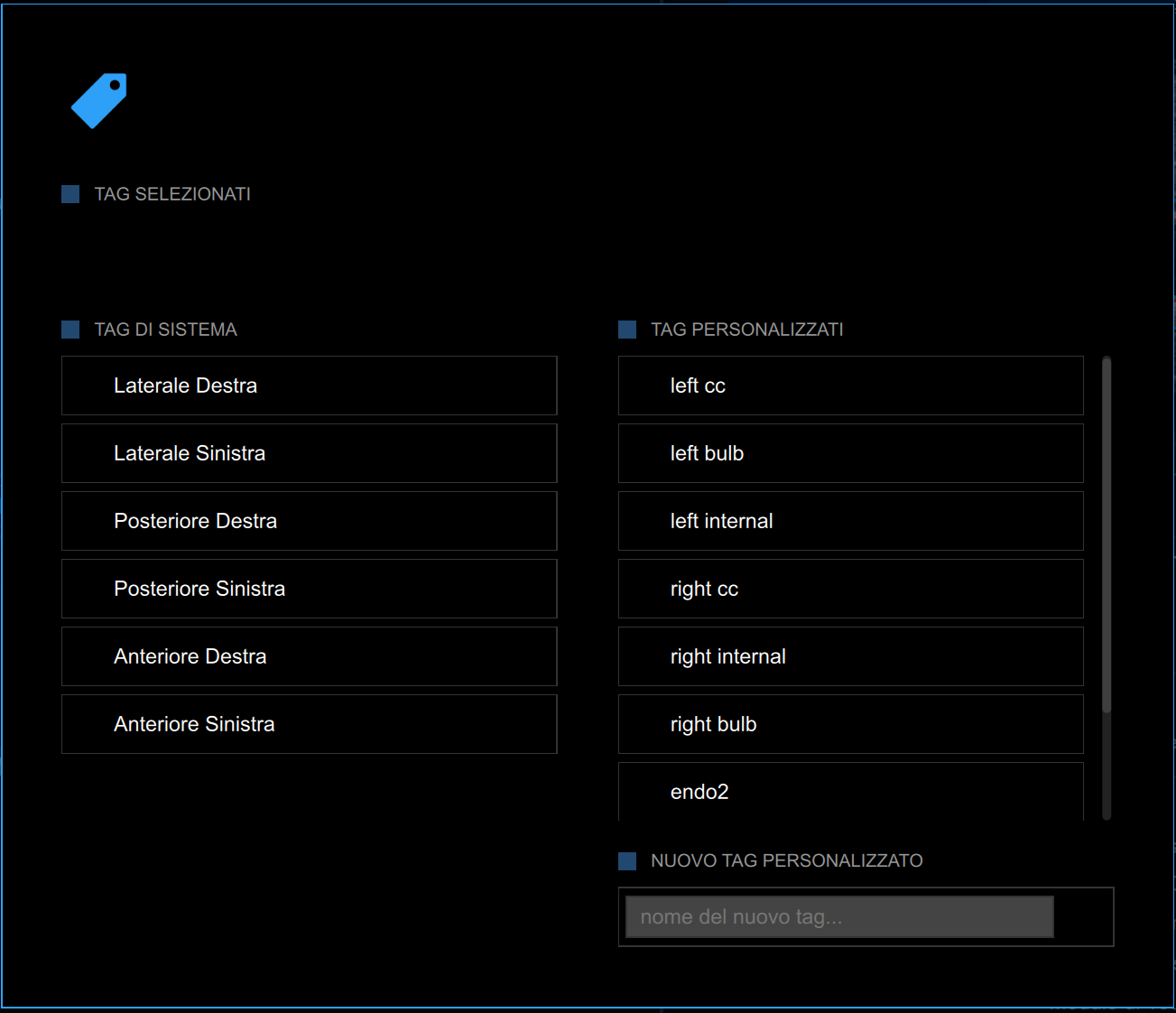

Il pulsante Gestione dei Tag
apre una finestra (mostrata nella figura seguente) che permette di creare un nuovo tag ed associare un tag esistente al documento. I tag possono essere gestiti attraverso il Gestione dei tag dell'Archivio.
Il pulsante Note
viene utilizzato per inserire una nota nel documento.
ll pulsante Salva
viene utilizzato per salvare le modifiche apportate al documento una volta modificati i dati.
Il pulsante Cancella il documento
viene utilizzato per cancellare i documento corrente.
Il pulsante Esporta
viene utilizzato per esportare i Risultati del documento che contengono tutti i risultati dell'analisi e tutte le informazioni circa lo studio, il documento e il paziente.
2. Finestra dell'immagine
La finestra dell'immagine mostra l'immagine che viene analizzata.
3. Pannello dei risultati
Il pannello mostra i risultati dell'analisi. Vengono visualizzati i seguenti dati:
Diametro medio [mm]:valore medio del diametro. Viene calcolato come la media dei valori del diametro presenti nella ROI.
IMT medio [mm]: Spessore medio-intimale carotideo. Viene calcolato come il valore medio dei dati presenti nella ROI.
IMT minimo [mm]: valore minimo dello spessore medio-intimale carotideo. Viene calcolato come il valore minimo dei dati presenti nella ROI.
IMT massimo [mm]: valore massimo dello spessore medio-intimale carotideo. Viene calcolato come il valore massimo dei dati presenti nella ROI.
Deviazione Standard dell'IMT [mm]: deviazione standard dello spessore medio-intimale carotideo. Viene calcolato sui dati presenti nella ROI.
