Barra superiore
La barra superiore contiene alcune informazioni essenziali per la navigazione. Sono visualizzate diverse icone.
Il pulsante FMD Studio

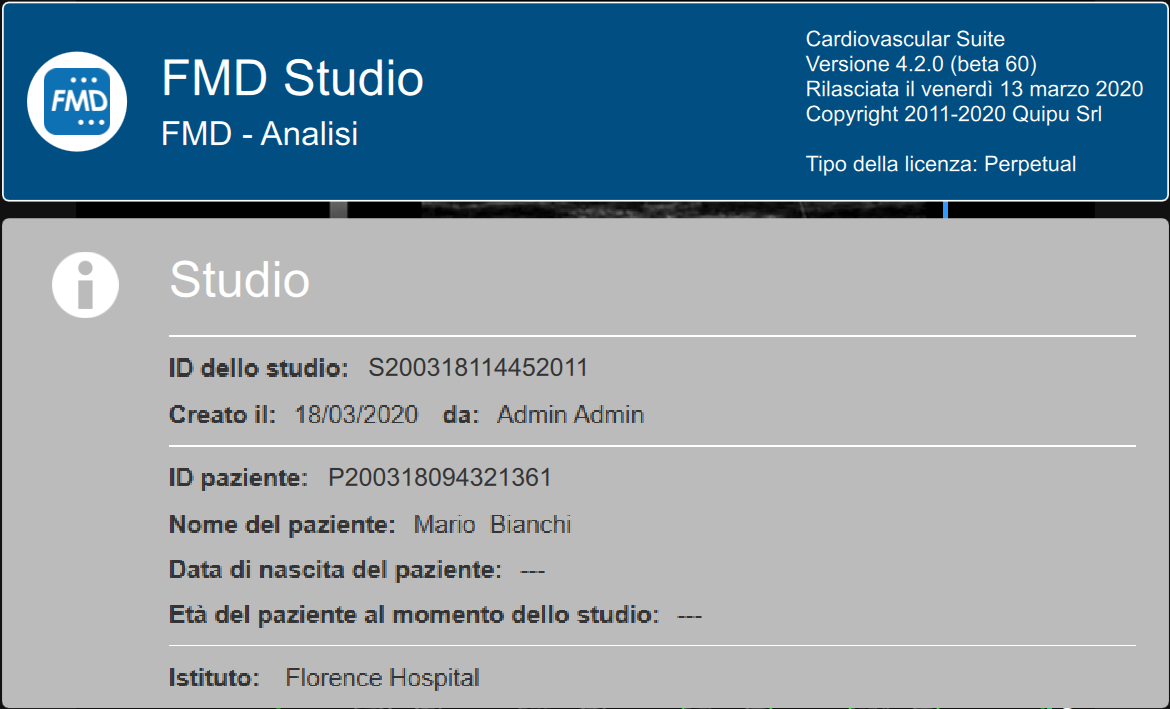

mostra informazioni sullo studio e su Cardiovascular Suite. Per quanto riguarda lo studio, viene visualizzato il numero identificativo (ID) insieme alle informazioni sul paziente e sull'istituto. Le informazioni sul software come la versione e il tipo di licenza sono mostrate nella parte superiore delle finestre, come mostrato nella figura seguente:
Il pulsante Home
chiude l'applicazione FMD Studio e ritorna alla schermata iniziale di Cardiovascular Suite.
Il pulsante Archivio
chiude l'applicazione Carotid Studio e ritorna all'archivio di Cardiovascular Suite.
Il pulsante Gestione dei Tag
apre il pannello di gestione dei tag, come descritto in Tag.
Il pulsante di Gestione del Preset
apre la finestra di gestione dei preset come descritto in Presets che permette di gestire le impostazioni.
Il pulsante Pannello delle Impostazioni
viene utilizzato per mostrare il pannello delle impostazioni quando questo non è visibile.
Il pulsante di Info
mostra le informazioni relative ai controlli attivi ( linea di calibrazione, ROI, ecc.).
I pulsanti di avvio / pausa e salvataggio funzionano in modo diverso per l'analisi offline e l'analisi in tempo reale:
in analisi offline, il pulsante Avvia l'analisi
/ Sospendi l'analisi
fanno iniziare e sospendono l'analisi dell'immagine. Il pulsante Salva il Documento
salva un documento.in analisi in tempo reale, il pulsante Avvia la registrazione
/ Sospendi la registrazione
fanno iniziare e sospendono sia la registrazione delle immagini che l'analisi dell'immagine. Il pulsante Interrompi Registrazione e Salva
interrompe la registrazione delle immagine (i.e. interrompe l'esame) e salva il documento.
Il pulsante Cancella l'analisi
elimina tutti i dati registrati fino a quel momento.
Il pulsante Revisiona Documenti
permette di sospendere l'analisi e vedere i documenti salvati nell'attuale sessione di analisi. Il pulsante viene attivato solo se è stato salvato almeno un documento dello studio.
