Graphique de Shear Rate

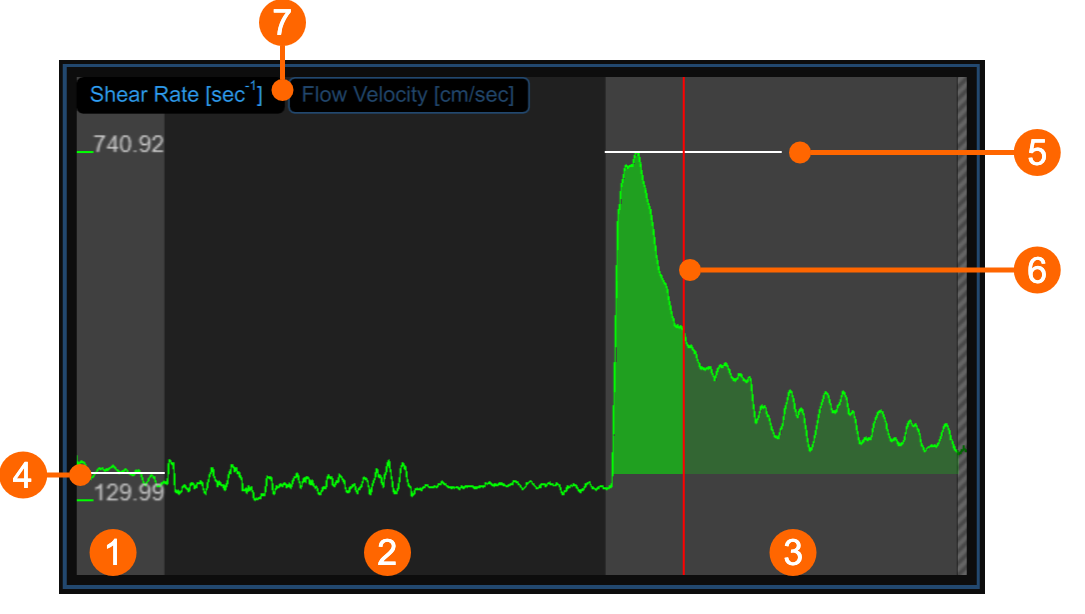

Le graphique montre la tendance du shear rate positif moyenné dans le temps (ou la vitesse d'écoulement positive moyennée dans le temps, selon le sélecteur (7)) pendant l'examen. Le tableau est divisé en trois ou deux parties, selon la modalité d'étude. Vous avez des intervalles basaux (1), d'ischémie (2) et de vasodilatation (3) dans la fièvre aphteuse ; l'ischémie est absente dans la modalité de vasodilatation.
Dans le graphique, deux curseurs sont présents : le premier (4) est placé à la valeur de référence ; le second (5) est placé à la valeur maximale en vasodilatation. Un troisième curseur (6) s'affiche à la valeur temporelle correspondant à la valeur maximale du diamètre lorsque le même curseur est sélectionné dans le tableau Diamètre moyen. Cardiovascular Suite place les curseurs à la position calculée automatiquement à la fin de l'analyse. Vous pouvez placer ces valeurs manuellement si vous constatez que certaines valeurs aberrantes ont affecté l'analyse automatique.
Ces valeurs sont affichées dans le panneau Résultats.
Curseurs graphiques
Comme le montre la figure suivante, le bouton Cursor
en bas du graphique du diamètre moyen active un curseur (1) sur le graphique du shear rate qui affiche le shear rate actuel. position temporelle sur le graphique en fonction des images affichées dans la fenêtre Vidéo. Les coordonnées (valeur du shear rateen s-1 et valeur temporelle au format minutes:secondes.millisecondes) du curseur sont mises à jour dynamiquement et affichées en (2). Lorsque le bouton Curseur est actif, il est également possible de connaître les coordonnées d'un point exact du graphique ; il suffit de survoler le graphique et un deuxième curseur (3) s'affiche. Il suit les mouvements de la souris et les coordonnées exactes du point sont indiquées dans l'étiquette (4) (la valeur du shear rate est exprimée en s-1 et la valeur du temps a le format minutes:secondes.millisecondes).
