Collegare il computer all'ecografo
Per collegare il computer all'ecografo ed effettuare analisi in tempo reale è necessario il dispositivo di acquisizione video Magewell USB Capture AIO.
Utilizzo di uscite video VGA/DVI/HDMI
Se l'ecografo ha un'uscita di tipo
VGA/DVI/HDMI
(vedi la figura), è possibile connettere direttamente l'ecografo al computer tramite il dispositivo di acquisizione video Magewell USB Capture AIO.
Se possibile, dovresti preferire una di queste uscite video.

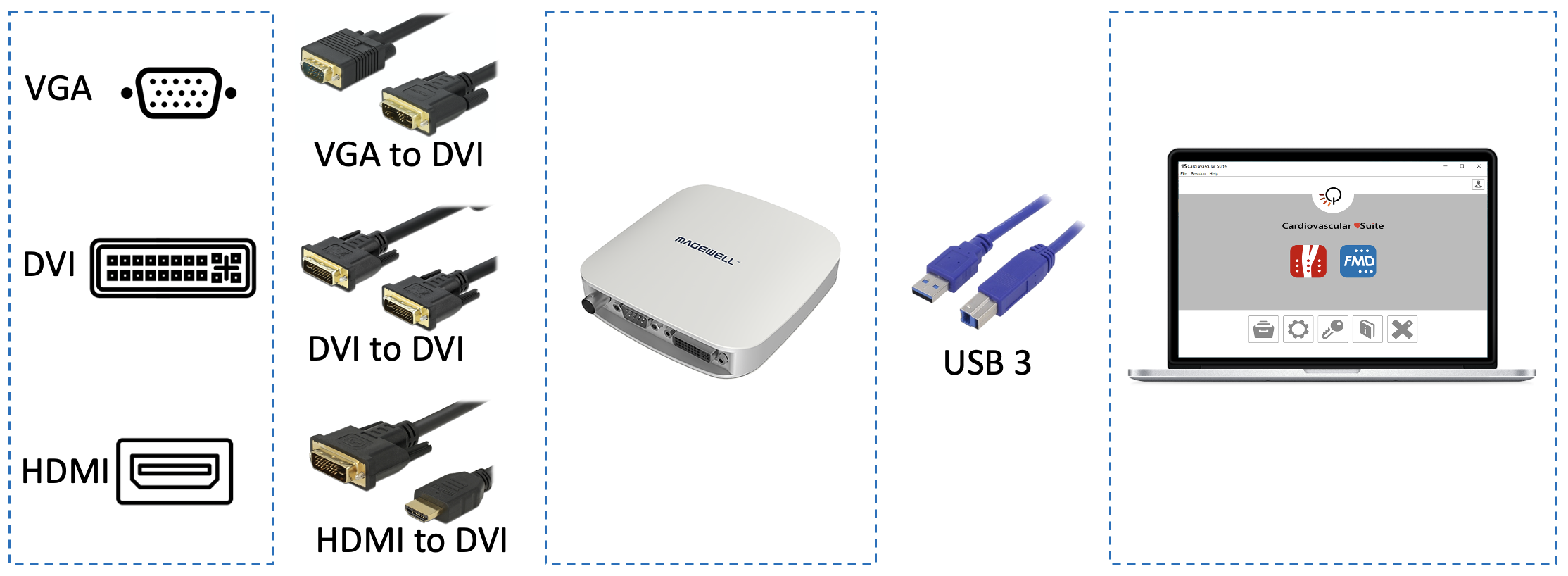

Dettaglio delle possibili configurazioni basate sui tipi di uscita video:
Uscita video VGA: utilizzare un cavo da VGA a DVI per connettere l'ecografo al dispositivo di acquisizione video Magewell USB Capture AIO; per connettere il dispositivo di acquisizione video al proprio computer usare un cavo USB 3.0.
Uscita video DVI: utilizzare un cavo DVI per connettere l'ecografo al dispositivo di acquisizione video Magewell USB Capture AIO; per connettere il dispositivo di acquisizione video al proprio computer usare un cavo USB 3.0.
Uscita video HDMI: utilizzare un cavo da HDMI a DVI pper connettere l'ecografo al dispositivo di acquisizione video Magewell USB Capture AIO; per connettere il dispositivo di acquisizione video al proprio computer usare un cavo USB 3.0.
Utilizzo di uscite video obsolete

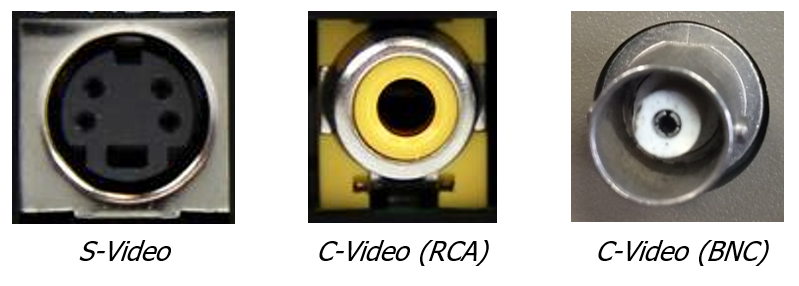

Se l'ecografo dispone di un'uscita video di tipo obsoleto (S-Video or C-Video) (vedere la figura), è necessario un ulteriore adattatore per connettere l'ecografo al computer utilizzando il dispositivo di acquisizione video Magewell USB Capture AIO.

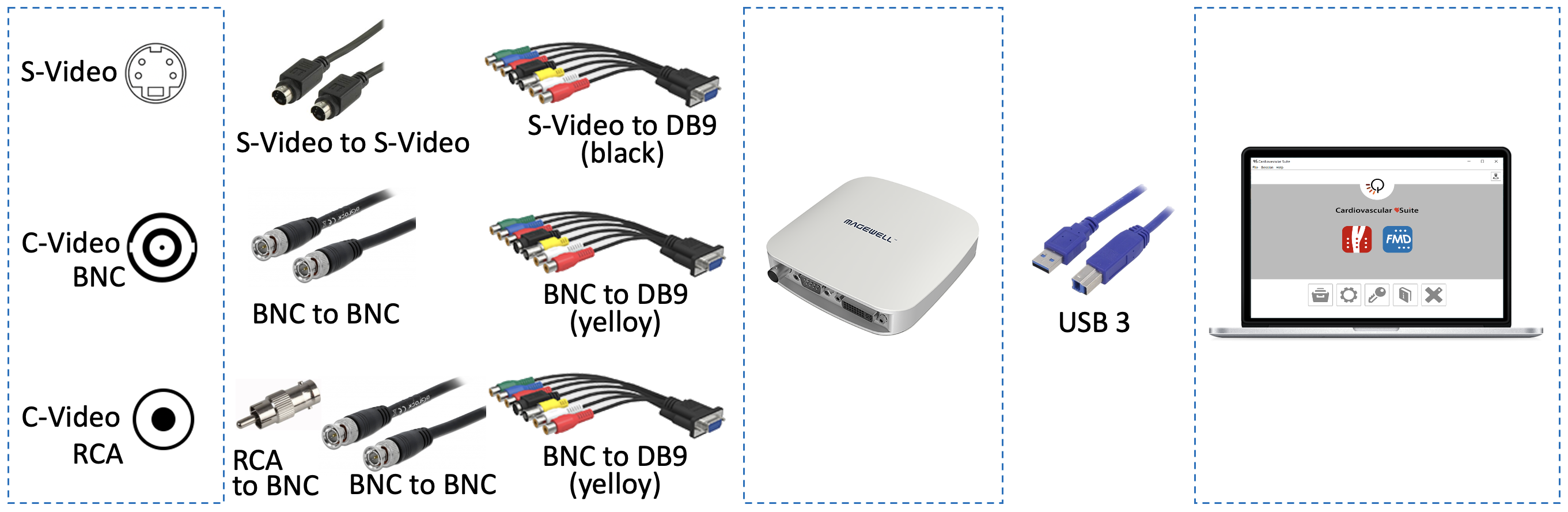

Dettaglio sulle connessioni in base al tipo di uscita video:
Uscita S-video: utilizzare un cavo S-Video per connettere l'ecografo al dispositivo di acquisizione video Magewell USB Capture AIO.
Uscita C-video (RCA): utilizzare un cavo RCA per connettere l'ecografo al dispositivo di acquisizione video Magewell USB Capture AIO.
Uscita C-video (BNC): utilizzare un adattatore da BNC a RCA e successivamente un cavo RCA per connettere l'ecografo al dispositivo di acquisizione video Magewell USB Capture AIO.
Usare il cavo USB 3.0 per connettere il dispositivo di acquisizione video al proprio computer. Per maggiori informazioni consultare la pagina di Descrizione di Magewell USB Capture AIO.
NOTA: Verificare con il personale tecnico che l'uscita video dell'ecografo sia attiva.
La finestra contenente l'immagine B-mode deve avere una risoluzione minima di 480x480 pixel.
Per informazioni sulla disponibilità e sullo standard dell'uscita video, contattare il fabbricante dell'ecografo.
Per ulteriori informazioni tecniche su come collegare il computer all'ecografo e standard video compatibili, contattare il nostro supporto tecnico all'indirizzo support@quipu.eu
ATTENZIONE: La finestra B-mode del video deve avere una risoluzione di almeno 6 pixel/mm. Se presente, la dimensione della finestra Pulse Wave Doppler deve essere di almeno 200x100 pixels.
ATTENZIONE: l'ecografo deve essere conforme al Regolamento (UE) 2017/745 sui Dispositivi Medici o autorizzato o registrato dall'autorità di regolamentazione competente.
ATTENZIONE: se il convertitore video viene utilizzato con un adattatore AC/DC, quest'ultimo deve essere un alimentatore di tipo medico in conformità con lo standard IEC 60601-1, 3a edizione.
